BRAUN
Radio G 11 / RC 61
Vergrößerung durch An-klicken
| |
|
|

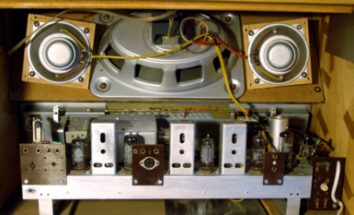

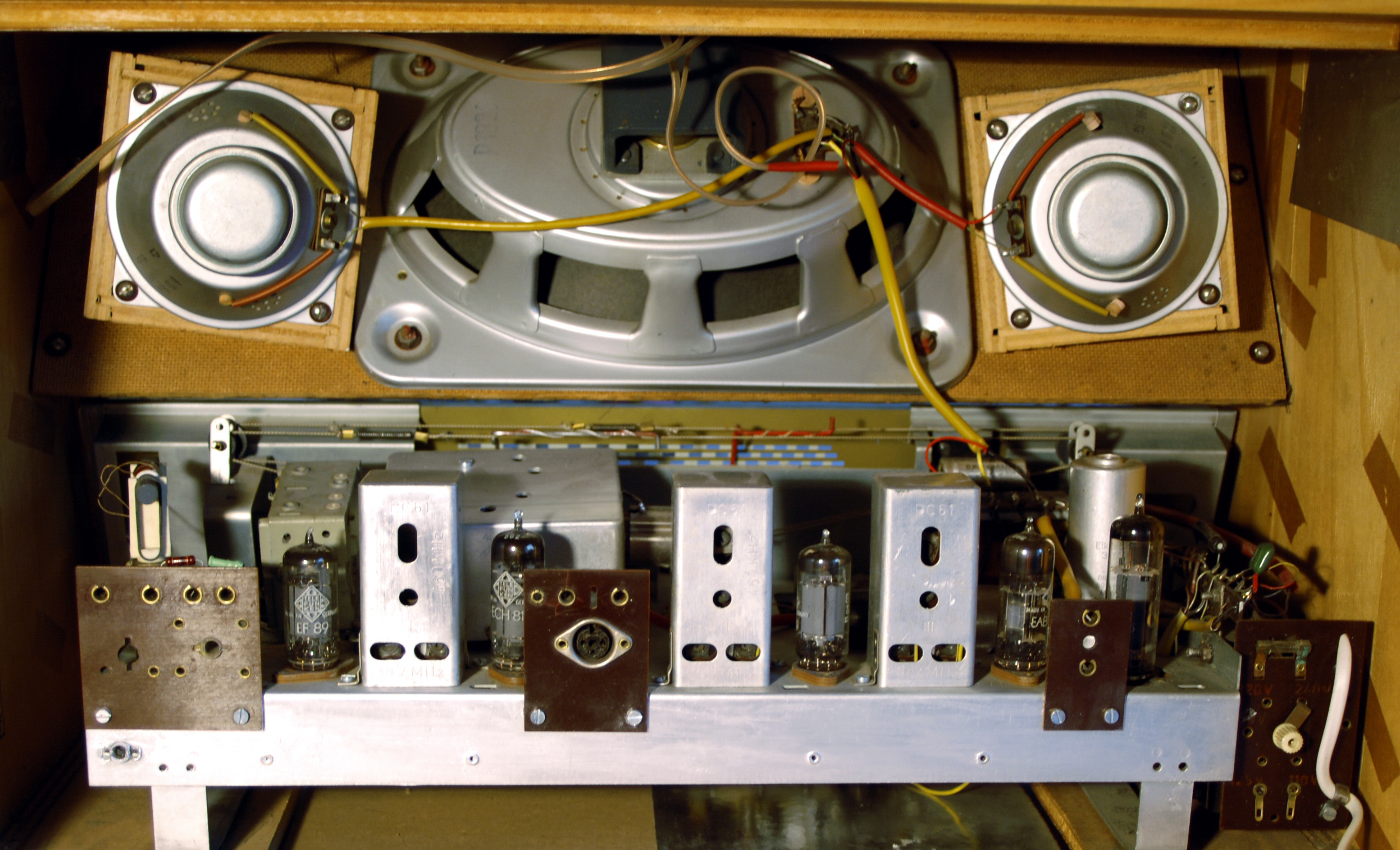

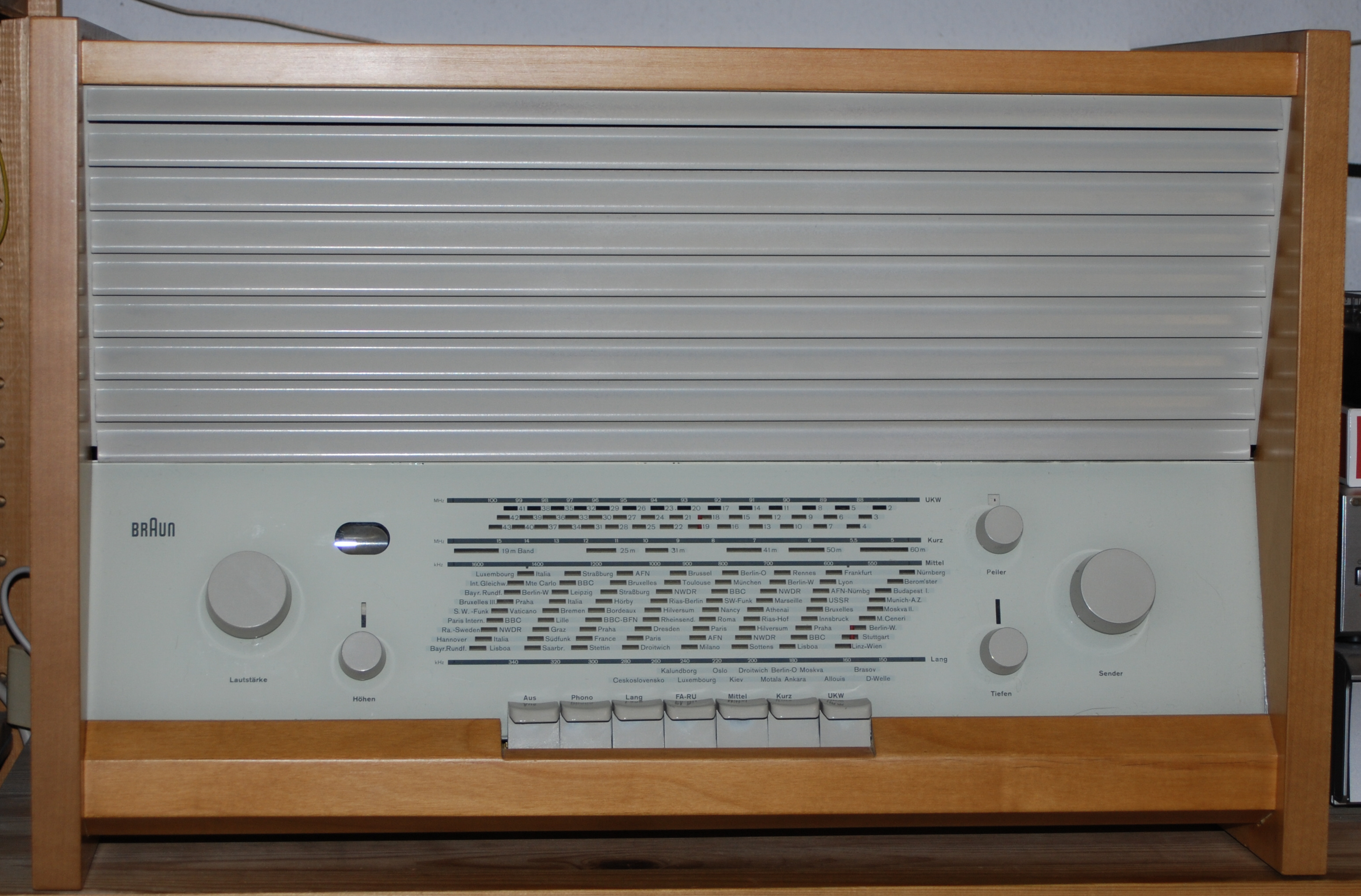

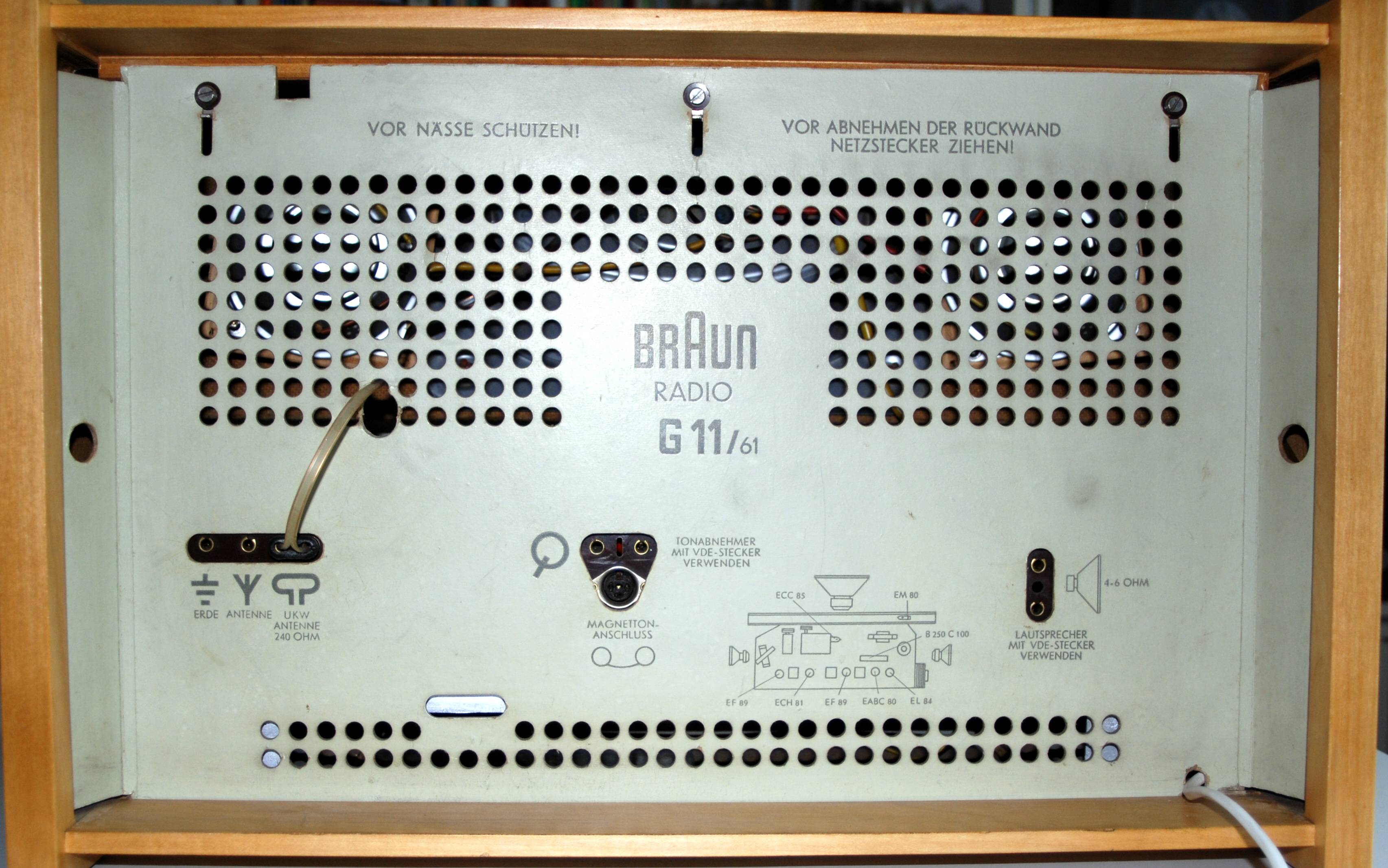

| Front_Ansicht | Innen-Ansicht | Rückseite |
 |
 |
 |

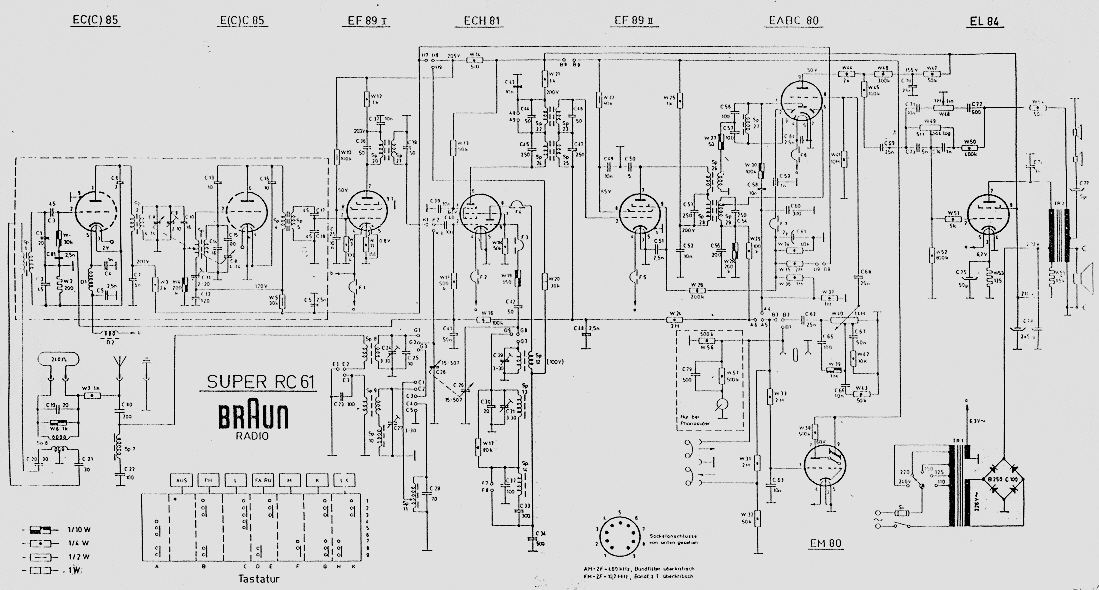

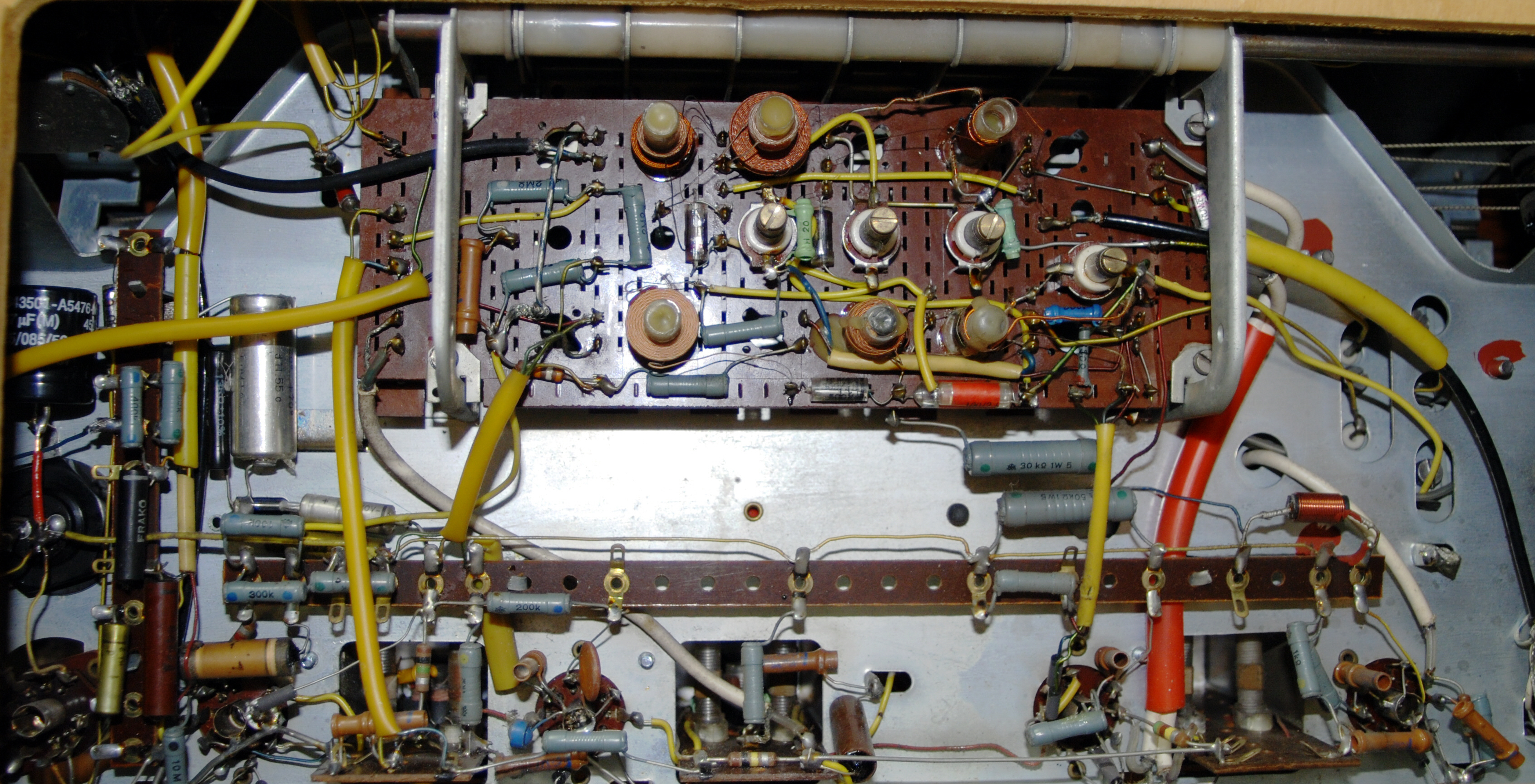

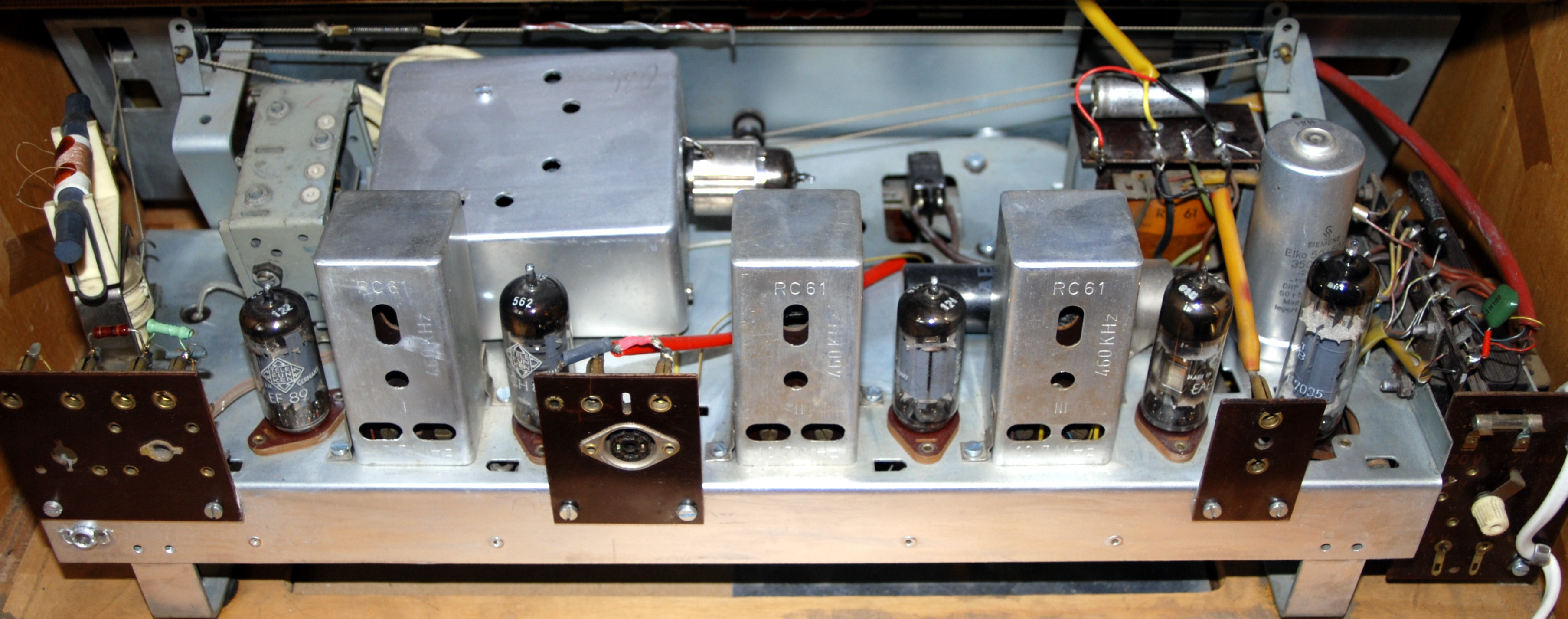

| Chassis RC 61 | Verdrahtung | Schaltbild |
Kurze Beschreibung
|
Der Empfänger G 11 erscheint im Braun-Katalog 1957. Es ist ein Entwurf von Hans Gugelot
(Hochschule für Gestaltung in Ulm).
Die Gehäusegestaltung gehört neben dem 'Schneewittchensarg' (SK4 / SK5) zu den besten Design-Leistungen von Braun.
Das Gerät wurde alternativ mit dem Chassis RC61 oder RC62 geliefert. Die beiden Chassis-Versionen sind im HF-Teil identisch, sie unterscheiden sich nur in der Auslegung der Endstufe (RC61: EL84 / RC62: 2 x EL95 im Gegentaktbetrieb). Der Aufbau des AM-Teils entspricht dem damaliegen Standard eines Mittelklasse-Supers. Für den FM-Bereich hat Braun dem Gerät eine zusätzliche ZF-Stufe spendiert. Das wirkt sich positiv auf UKW-Empfindlichkeit und Trennschärfe aus.
Der Chassis-Aufbau ist sehr stabil und handwerklich solide ! Die Restaurierungs-Arbeiten konzentrierten sich im westenlichen |
|
- Beseitigung von Gehäuse-Schäden - Lackierung der Bedienungselemente (Dreh-Knöpfe, Drucktasten); diese waren teilweise abgegriffen und wurden deshalb neu lackiert (Acryl-Lack) - Einige Regeler waren festgefressen - Ersatz diverser Bauteile (Kondensatoren + Widerstände). |
